校准“大揭秘”

引言

在上期中，我们介绍了测量程序的基本结构和编写方法。然而，在实际应用中，有一类特殊的测量工作对程序的要求更为严格——那就是校准。

校准是测量领域的一个重要分支，它比普通测量有着更严格的要求。简单来说，校准就是用“更准的尺子”去检验“普通的尺子”，确定其准确程度。本文将带你深入了解校准的核心概念、操作规范，并通过一个完整的案例展示校准程序的实际应用。

一、校准的三大目的

校准程序是测量程序的一种特殊形式，它不仅要完成测量，还要给出被校准器具的误差和不确定度。校准的主要目的可以概括为三个方面：溯源性、可靠性和不确定度评定。这三个目的相互关联，共同构成了校准工作的价值体系。

1、溯源性：让测量结果“有根可寻”

溯源性是校准的灵魂。它要求测量结果能够通过一条不间断的校准链条，追溯到国际单位制（SI）的基本单位。这条链条从国际定义开始，经过国家计量院、校准实验室，最终到达终端用户。每一个环节都有明确的校准关系，确保测量结果在全球范围内的一致性和可比性。

溯源性的重要性体现在多个层面。首先，它是国际贸易和技术交流的基础——不同国家的测量结果需要能够相互认可，这就要求所有测量都追溯到同一套国际标准。其次，它是质量控制的保障——生产过程中的测量结果需要与设计要求相比较，而设计要求往往基于国际标准。第三，它是科学研究的支撑——实验数据需要具有可比性，才能支持科学结论的验证和推广。

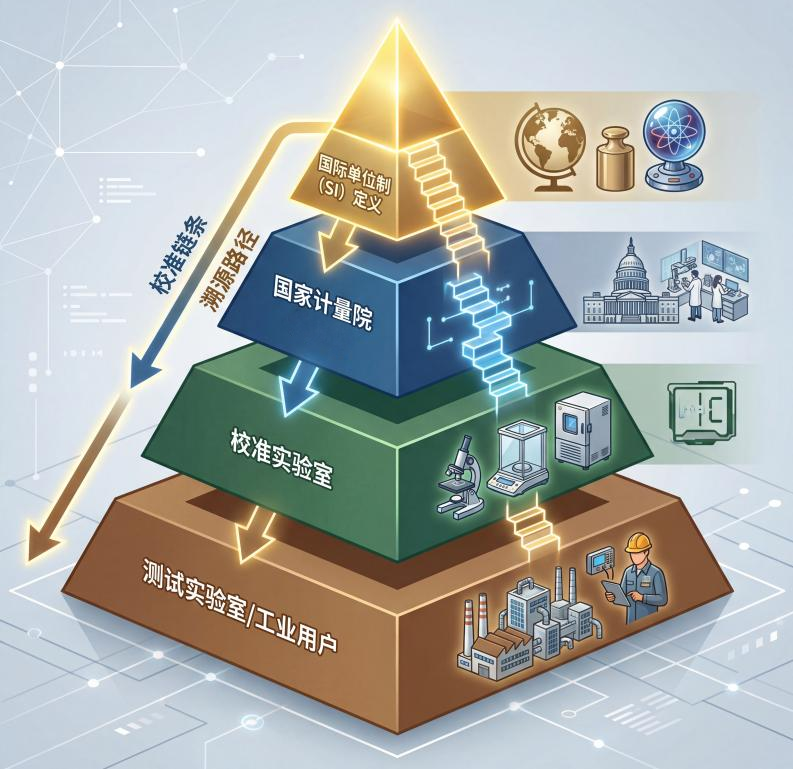

图1 测量标准溯源性金字塔

溯源性金字塔清晰地展示了校准链条的层次结构。位于金字塔顶端的是国际单位制（SI）的定义，这是所有测量的最高基准。第二层是国家计量院，它们负责保存和维护国家最高等级的测量标准，并提供最高级别的校准服务。第三层是校准实验室，它们从国家计量院获得校准服务，然后为终端用户提供校准服务。位于金字塔底部的是测试实验室和工业用户，他们从校准实验室获得校准服务，确保自己的测量设备准确可靠。

2、可靠性：证明仪器值得信任

可靠性是校准的直接产出。通过校准，我们可以确定仪器的实际性能，判断其是否满足使用要求。校准证书上会给出仪器的误差值和不确定度，用户据此可以决定是否继续使用该仪器，或者进行修正和调整。可靠性评估是仪器管理的重要环节，它帮助用户了解仪器的实际状态，做出合理的使用决策。

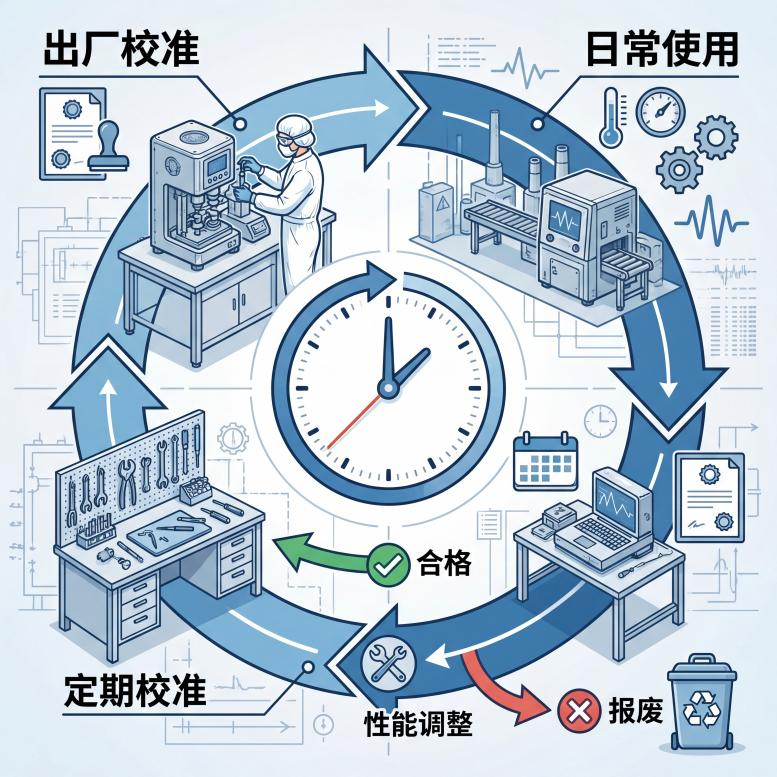

图2 可靠性评估流程图

在实际工作中，仪器的可靠性可能受到多种因素的影响。使用过程中的磨损、环境条件的变化、运输过程中的振动等，都可能导致仪器性能发生变化。定期校准可以及时发现这些变化，避免因仪器失准而导致的质量问题。校准周期的确定需要综合考虑仪器的稳定性、使用频率、环境条件、历史校准数据等因素，是一个需要专业判断的过程。

3、不确定度评定

不确定度评定是校准的技术核心，是测量结果质量的定量指标，它反映了测量结果的分散性。一个好的校准程序必须包含完整的不确定度评定方法，确保用户能够正确理解和使用校准结果。

不确定度的评定需要考虑所有可能影响测量结果的因素，包括参考标准的不确定度、测量设备的分辨力、环境条件的影响、操作人员的差异等。这些因素的综合影响通过数学模型进行合成，得到最终的扩展不确定度。扩展不确定度通常以95%的置信概率给出，意味着真实值有95%的概率落在测量结果加减不确定度的范围内。

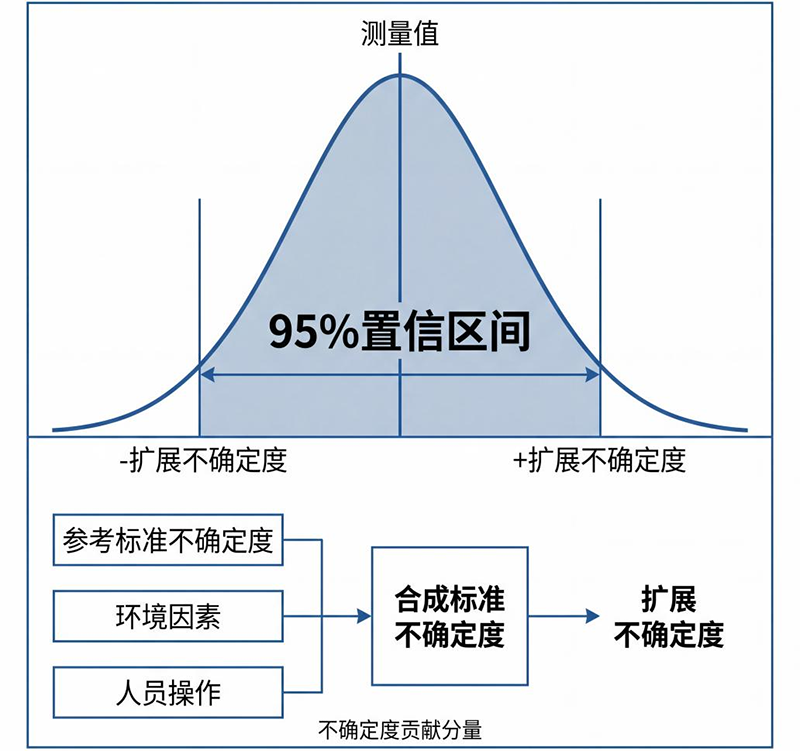

图3 不确定度评定示意图

二、TUR：校准的“黄金法则”

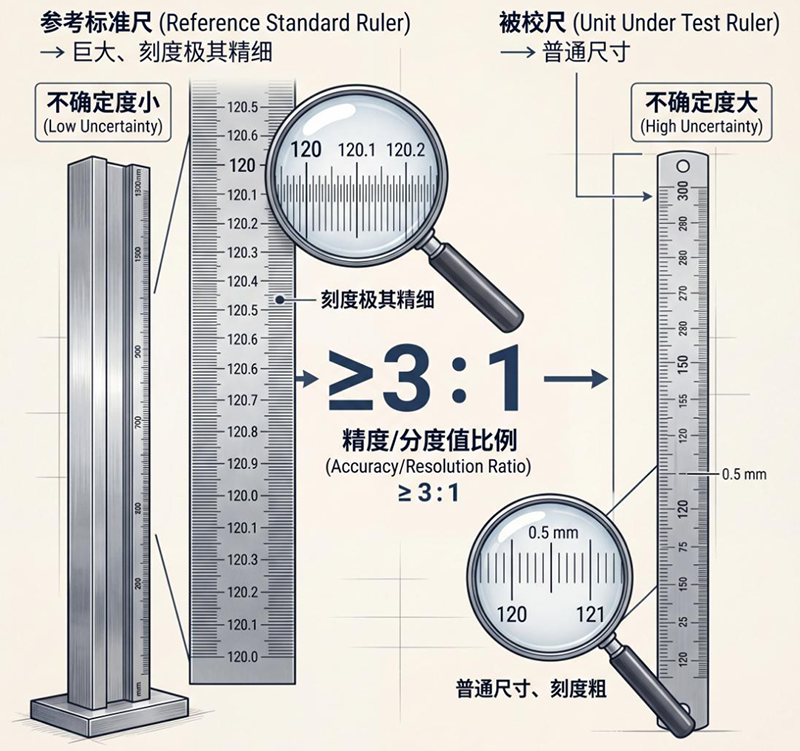

TUR（Test Uncertainty Ratio，测试不确定度比）是校准领域的一个重要概念。它定义为被校仪器的准确度与校准所用参考标准的不确定度之比。通俗地说，就是用“更准的尺子”去校准“普通的尺子”，而且这把“更准的尺子”要比被校的尺子准得多。TUR的概念虽然简单，但它对校准质量的影响却是深远的。

经验法则建议，参考标准的不确定度应比被校仪器的不确定度小3倍以上，即TUR≥3:1。这个比例确保了校准结果的可信度。如果参考标准不够准确，校准结果本身就会存在较大的不确定度，影响校准的意义。在某些高精度校准领域，甚至要求TUR≥4:1或更高，以确保校准结果的可靠性。

TUR的重要性可以从以下几个方面理解。首先，它保证了校准结果的有效性——如果参考标准的不确定度过大，就无法有效区分被校仪器的误差和校准过程本身的不确定度。其次，它影响了校准结果的可用性——TUR过低会导致校准不确定度过大，可能无法满足用户的使用需求。最后，它指导了校准设备的选择——在选择参考标准时，需要确保其不确定度足够小，以满足TUR的要求。

三、校准证书长什么样？

一份规范的校准证书是校准工作的最终成果，它承载了校准的全部信息。校准证书不仅是仪器准确性的证明，也是质量管理体系的重要文件。一份完整的校准证书应包含以下关键信息：

1、实验室信息：包括实验室名称、地址、认可资质等。这些信息证明了校准服务提供者的能力和资质，是校准结果可信度的重要保障。

2、客户信息：包括客户名称、地址、联系方式等。这些信息确保校准证书能够准确送达，并明确了服务对象。

3、被校器具信息：包括器具名称、型号、编号、制造商等。这些信息唯一标识了被校准的器具，避免混淆。

4、校准依据：包括使用的程序和标准。这些信息说明了校准的方法和依据，便于追溯和验证。

5、校准条件：包括环境参数（温度、湿度等）。这些信息记录了校准时的环境状态，对结果的理解和使用有重要参考价值。

6、校准结果：包括测量值、误差、不确定度。这是校准证书的核心内容，直接反映了被校器具的性能。

7、溯源性声明：说明测量结果如何追溯到国家或国际标准。这是校准结果有效性的重要保证。

8、校准日期和有效期：记录校准完成的时间，有些证书还会建议下次校准的时间。这些信息对仪器管理非常重要。

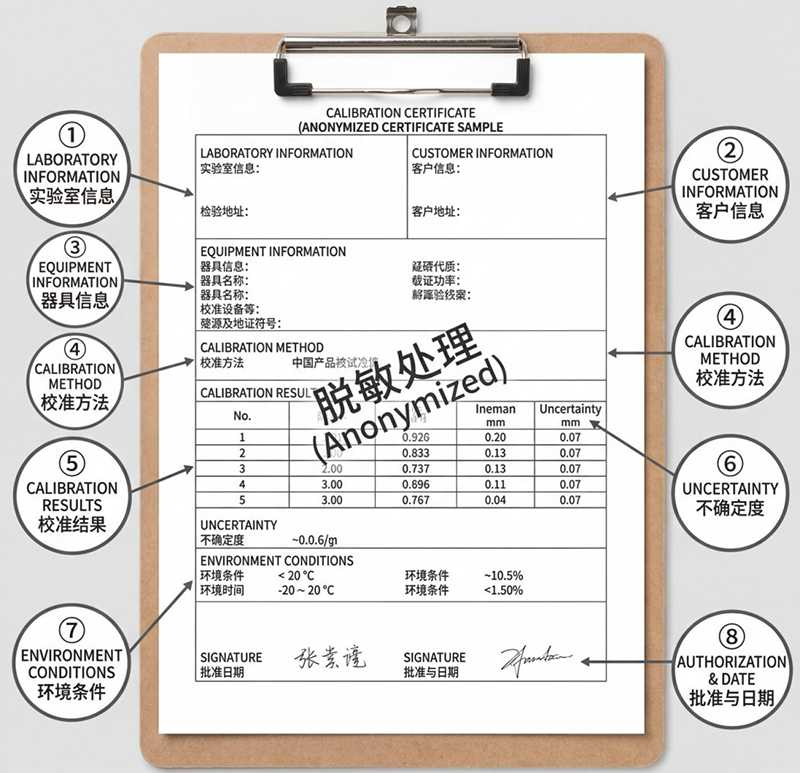

图4 校准证书示例图

四、实战案例：一把木尺的校准之旅

为了更好地理解校准程序的应用，让我们通过一个具体案例来说明。假设我们需要用一把钢尺（参考标准）来校准一把300mm的木尺（被校器具）。这个案例虽然简单，但涵盖了校准工作的核心要素。

影响因素识别

首先，我们需要识别可能影响校准结果的因素。运用上期介绍的COMETMAN口诀和鱼骨图方法，我们识别出以下主要影响因素。从热学效应来看，温度变化会导致尺子热胀冷缩，木尺和钢尺的热膨胀系数不同，温度偏差会引入系统误差。从光学效应来看，读数时眼睛角度不垂直会导致视差误差。从机械效应来看，木尺可能存在弯曲变形，端面可能磨损或不平整，刻度线的宽度和位置可能存在偏差。此外，钢尺本身的校准不确定度也是一个重要因素。

这些因素的识别不是一蹴而就的，需要结合理论知识、实践经验和对测量对象的深入了解。在实际工作中，可以组织相关人员进行头脑风暴，查阅技术文献，咨询专家意见，确保不遗漏重要因素。

分类处理

根据影响因素的性质，我们进行分类处理。视差属于可控制因素。在程序中规定：读数时眼睛应垂直于刻度面，可在尺子上方放置放大镜辅助读数。通过操作规范，视差误差可以大大减小。温度也属于可控制因素。在程序中规定：校准应在恒温实验室进行，温度控制在20±2℃。钢尺和木尺应在实验室环境中平衡至少2小时后再进行校准，确保两者温度一致。

刻度质量、端面平整度、尺子弯曲属于不可控因素。这些因素无法通过操作规范完全消除，需要纳入不确定度分析。程序中需要规定检查方法，并在不确定度评定中考虑其贡献。参考标准不确定度也属于不可控因素。钢尺的校准不确定度由其校准证书给出，需要纳入不确定度合成。

校准结果

按照程序执行校准后，我们得到木尺在各刻度点的误差值。假设在300mm点，木尺的读数为300.15mm，而钢尺的标准值为300.00mm，则木尺在该点的误差为+0.15mm。通过不确定度评定，我们计算出校准不确定度为0.13mm（k=2，95%置信概率）。

这个结果告诉我们：木尺在300mm点存在+0.15mm的系统误差，考虑到不确定度，实际误差可能在-0.11mm到+0.41mm之间。如果用户的使用要求是误差不超过0.2mm，这把木尺可能需要调整或降级使用。校准结果的分析和判断是校准工作的重要环节，需要结合用户的使用需求做出合理的建议。

结语：认识“校准”的益处

回看这把木尺的校准过程，我们其实能很直观地感受到校准带来的深层价值，它不是我们想象中的走个过场盖个章，而是对测量结果负责任并实现真正立得住的关键一步。通过一条不间断的溯源链，它让哪怕是最普通的测量设备，其读数也能和远方的国际基准对齐，让全世界仪器设备间拥有了广泛认可的通用语言。而通过严谨的不确定度评定，它又像是一次深度的体检，把仪器因为磨损、温度或形变带来的隐性偏移照得清清楚楚，并给出现实的误差区间。有了这样一份摸清底细的报告，我们在面对日常质检或实验数据时，就不再是凭感觉下判断，而是能根据实际需求精准决定设备是继续上岗、修正使用还是直接降级，让每一项测量决策都变得踏实且有理有据。

*本篇部分观点和实例引导来自Metrology Society of Australia (MSA)写给科研和工程领域学生对计量学知识的教材讲义,Metrology Society of Australia (MSA),2023.

在此特别向教材作者Rod White先生致以崇高敬意！
