机器的“智能听诊器”：振动监测仪器如何守护工业安全？

摘要：机器运行时，细微振动常常藏着设备的健康信息。振动监测仪器由传感器、信号调理器、数据采集仪和分析终端组成，能把看不见的振动变成可记录、可分析的数据。压电式和MEMS加速度传感器怎样工作？仪器怎样采集、分析和校准？从手持测振仪到无线监测系统，这些设备正在帮助人们更早发现异常，守护工业安全。

关键词：振动监测仪器；工业测控仪器；加速度传感器；振动校准；预测性维护

一台看似正常的电机，会不会在故障前悄悄发出信号？会。轴承磨损、转子不平衡或连接松动时，振动节奏往往先发生变化，只是人耳听不清、肉眼也看不见。

振动监测仪器并不是一个探头，而是一套精密测控系统。振动传感器负责感知，信号调理器负责放大和滤波，高速数据采集仪把信号变成数字，分析终端再计算波形、频谱并发出提醒。

振动离我们并不远：洗衣机脱水会晃，汽车轮胎异常会让方向盘震颤；电机、水泵、桥梁和风力发电机也会振动。

振动本身不等于故障。仪器真正关注的是振动是否变强、节奏是否改变，或是否出现异常冲击。它把这些细微变化变成可比较的数据，帮助工程师尽早发现问题。

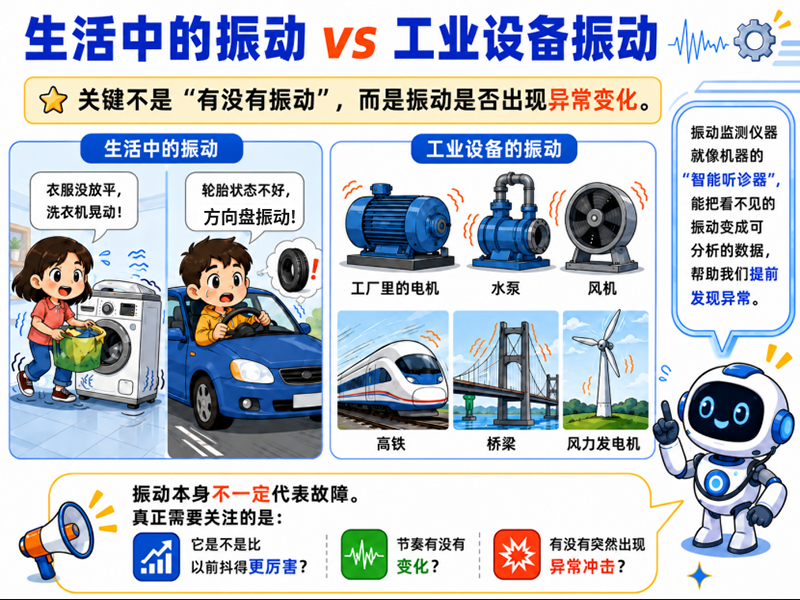

图1  生活中的振动与工业设备振动

在这套“听诊系统”中，传感器像耳朵，信号调理器像放大器，数据采集仪像记录员，分析终端负责寻找规律。任何一个环节不可靠，都可能影响测量结果。

振动监测仪器如何“听懂”机器？

设备正常运行时，振动通常较稳定。轴承磨损可能产生细小冲击，转子不平衡常带来周期振动，连接松动则会让波形变得不规则。不同故障，会留下不同的振动“痕迹”。

一次完整测量大致分五步：感知振动、调理信号、采集数据、分析波形与频谱、判断状态。高速数据采集仪中的模数转换器（ADC）只负责把模拟信号变成数字；真正的特征计算由处理器或分析软件完成。传感器类型、安装位置和采集条件都会影响数据质量[1][2]。

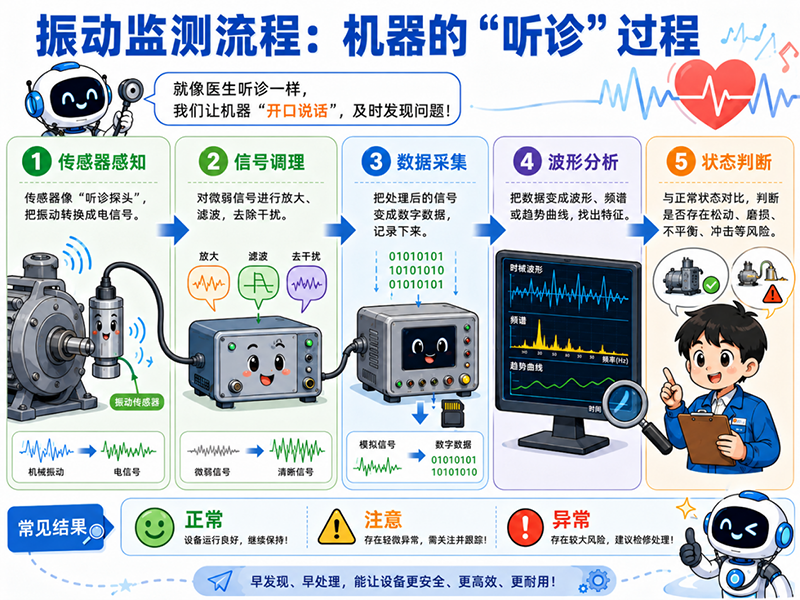

图2  振动监测系统的基本测量与分析流程

仪器报警更像提醒，不是最终“诊断书”。工程师还要结合转速、负载、温度、润滑状态和检修记录综合判断。

小小探头里藏着什么？两类常见的加速度传感器

压电式加速度传感器内部有质量块和压电元件。设备振动时，质量块产生惯性力，压电材料受力后输出电信号。它对中高频振动和冲击较敏感，常用于电机、水泵、风机和齿轮箱。

MEMS加速度传感器把微型质量块、弹性梁和检测电路做进芯片。振动引起微小位移和电容变化，电路再换算成加速度。它体积小、功耗低，便于无线布点和长期在线监测。

两种传感器没有绝对优劣。压电式通常更适合旋转机械的中高频振动，MEMS更适合低频、分布式和低功耗监测。实际选型还要看量程、频率范围、噪声、温度和安装条件[1][3]。

测得准，先要校得准

传感器也可能因使用、碰撞或老化而“失准”。新仪器出厂前要标定，投入使用后还需根据制造商要求、使用频率和监测风险进行校准或核查。

常见的振动比较法像用标准尺检查另一把尺：把参考传感器和被校传感器安装在同一标准振动校准台上，在规定频率和幅值下同时振动，再比较输出，确定灵敏度和频率响应[4]。校准是确认测量是否可靠，不等于维修。

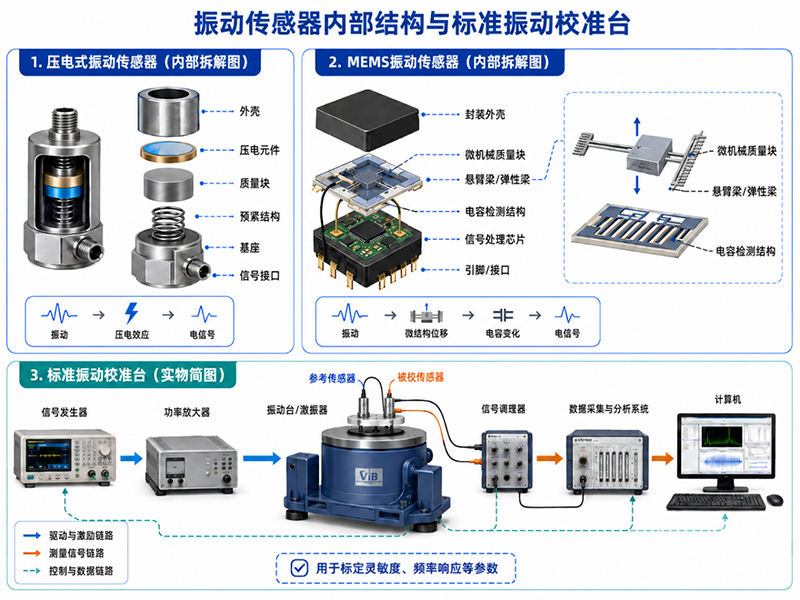

图3  压电式与MEMS加速度传感器典型结构及振动比较法校准流程

注：图中结构经过简化，不同型号传感器的内部形式和信号调理方式可能不同，图示不代表特定产品或实物比例。

灵敏度表示同样大小的振动能让传感器产生多大输出。如果灵敏度漂移，读数就会偏大或偏小。校准的作用，是确认仪器仍在允许误差范围内，并让测量结果有可靠的参考依据。

仪器合格，还要使用规范。测点位置、固定方式、量程、采样频率和环境温度都会影响结果。传感器没固定牢会削弱信号，量程过小会截断强振动，采样过慢还会把高频误认成低频。因此，“测得准”既靠仪器，也靠操作。

振动监测仪器主要“听”什么？

振动监测主要回答三个问题：抖得多强？按什么节奏抖？变化是否持续？

振动强弱可用位移、速度或加速度表示，常见单位分别有微米（μm）、毫米每秒（mm/s）和米每二次方秒（m/s²）；频率用赫兹（Hz）表示。不同物理量不能直接混在一起比较。

时域波形像设备的“实时心电图”，显示振动随时间怎样变化；频谱图则把复杂振动按频率拆开，好比把合奏分成不同乐器，便于寻找轴承、齿轮或转子异常的线索[2]。

趋势关注同一设备在相近工况下的长期变化。一次波动可能只是负载改变，但某项指标持续升高，就值得检查。持续监测能帮助工程师把检修安排在故障扩大之前[5]。

从测振笔到无线预警：仪器怎样一步步“变聪明”？

按记录和分析能力看，振动监测仪器可大致分为手持巡检、有线成套监测和无线智能监测三种形态。它们不是简单替代关系，而是服务于不同场景。

工程师会根据风险等级、数据需求、供电通信和维护成本选择仪器。手持设备适合巡检，有线系统适合多通道测量，无线节点适合长期在线监测[1][3]。

从“坏了再修”到“提前预判”

在工厂里，振动监测仪器用于观察电机、水泵、风机和齿轮箱；在桥梁、轨道交通和风电系统中，它也为关键结构和部件提供状态数据。

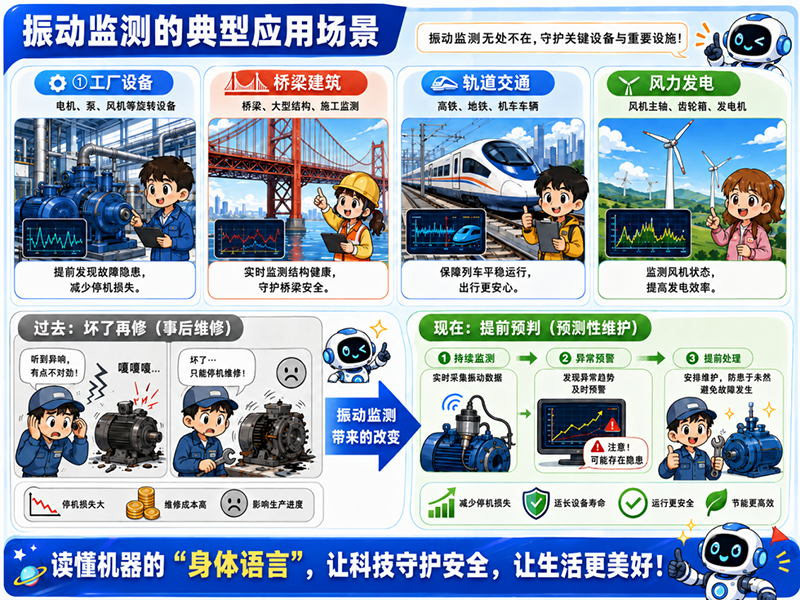

图4  振动监测的典型应用与预测性维护

过去，维护常在异响、温升或明显晃动后才开始。连续监测能根据趋势安排检修，把维护时间从“故障发生后”提前到“风险扩大前”，这就是预测性维护[5]。

近年来，国内传感器、数据采集仪和监测平台不断进步。真正重要的，不只是替代某一台进口设备，而是形成从选型、安装、校准、采集到分析和维护的完整仪器链。

智能算法只是工程师的助手。可靠预警仍依赖合适的测点、正确的传感器、有效的校准和稳定的数据传输；任何环节失真，都可能造成漏报或误报。

振动是机器的“身体语言”。振动监测仪器把微小运动变成可信数据，让人们在故障发生前听懂机器的提醒。

总结：听懂机器的“心声”

振动监测仪器由传感器、信号调理器、数据采集仪和分析终端共同组成，能够把难以察觉的机械振动转化为波形、频谱和趋势数据，为设备状态判断提供依据。随着仪器从手持巡检、有线监测发展到无线智能监测，工程师可以更早发现异常，让设备维护从“坏了再修”逐步走向“提前预判”，更好地保障工业设备和重大工程的安全运行。

振动监测仪器小词典

计算波形、频谱和趋势，并显示状态或报警信息。

参考文献

[1]     MA L, LI Z, YANG S, WANG J. A Review on Vibration Sensor: Key Parameters, Fundamental Principles, and Recent Progress on Industrial Monitoring Applications[J]. Vibration, 2025, 8(4): 56. DOI: 10.3390/vibration8040056.

[2]     GB/T 41850.1—2024《机械振动 机器振动的测量和评价 第1部分：总则》.

[3]     FIDALI M, AUGUSTYN D, OCHMANN J, UCHMAN W. Evaluation of the Diagnostic Sensitivity of Digital Vibration Sensors Based on Capacitive MEMS Accelerometers[J]. Sensors, 2024, 24(14): 4463. DOI: 10.3390/s24144463.

[4]     GB/T 20485.21—2007《振动与冲击传感器校准方法 第21部分：振动比较法校准》.

[5]     GB/T 23713.1—2024《机器状态监测与诊断 预测 第1部分：一般指南》.

作者：陈小燕 上海第二工业大学

联合版权、推荐单位：中国仪器仪表学会科普工作委员会
