追光之旅：光敏传感器如何“捕捉”阳光使太阳能光伏板高效发电？

（一）阳光的“小脾气”与光伏板的“大胃口”

想象一下，您正站在一片广阔的太阳能光伏板前，头顶的太阳是免费的、取之不尽的能源，但您知道吗？这位慷慨的“能源之星”其实有点“小脾气”——它不会老老实实地固定在一个位置，从清晨到黄昏，它在天空中划出一道弧线；春天它爬得高，冬天它又懒洋洋地挂在低处，更别提偶尔飘过的云朵，会瞬间把阳光遮得严严实实。

而我们的光伏板，就像一个“挑食”的孩子，它最喜欢的“食物”是垂直射入的阳光，当阳光斜着打过来，它的发电效率就会大打折扣，就像我们吃饭时菜总是从碗里掉出来一样；一个固定的光伏板，一天中真正高效发电的时间可能只有几个小时，大部分时间都在“浪费”宝贵的阳光。

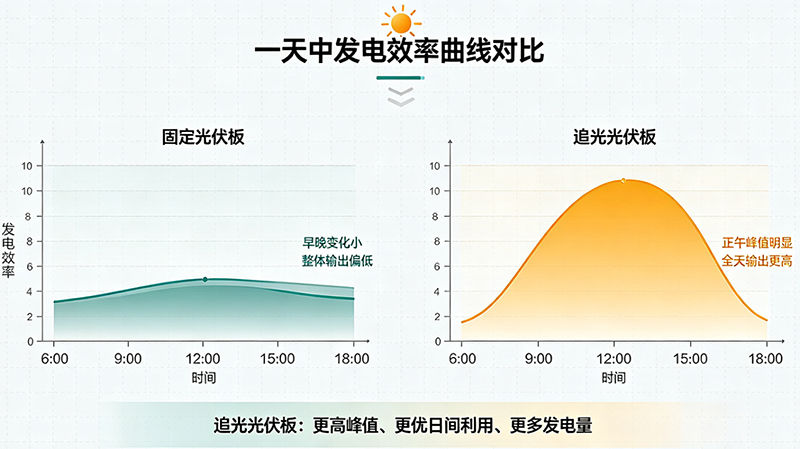

固定光伏版、追光光伏板一天中发电效率曲线对比，如图1所示。

图1 固定光伏版、追光光伏板一天中发电效率曲线对比

那么，如何让光伏板像个勤劳的“向日葵”，始终追着太阳跑，大口大口地“吃”进最多的阳光呢？答案就藏在一种小巧而聪明的“眼睛”——光敏传感器里。

（二）光敏传感器：光伏板的“小眼睛”

光敏传感器，听起来很复杂，其实原理很简单，它就像一种特殊的“电子眼睛”，能感知周围光线的强弱，并把光信号转换成电信号；根据这个特性，工程师们发明了各种各样的“小眼睛”，其中最常见也最适合“追光”任务的是：

1. 光敏电阻（LDR）

这是最经典、最便宜的一种，它内部有一种特殊的材料，在黑暗时电阻很大，几乎不导电；一旦有光照上去，电阻就会急剧下降，电流就“哗哗”地流过去了；就像一个“怕黑”的开关，有光就打开，没光就关上。

2. 光电二极管

它比光敏电阻反应更快、更灵敏；当光线照射到它的PN结上时，会激发出电子和空穴，产生微弱的光电流，这个电流非常小，但能极其精确地反映光强的变化，就像一台高精度的“光强计”。

3. 光电三极管

你可以把它想象成“放大版”的光电二极管，它把光电二极管产生的微弱电流直接放大了几十倍甚至上百倍，使得检测电路更加简单可靠。

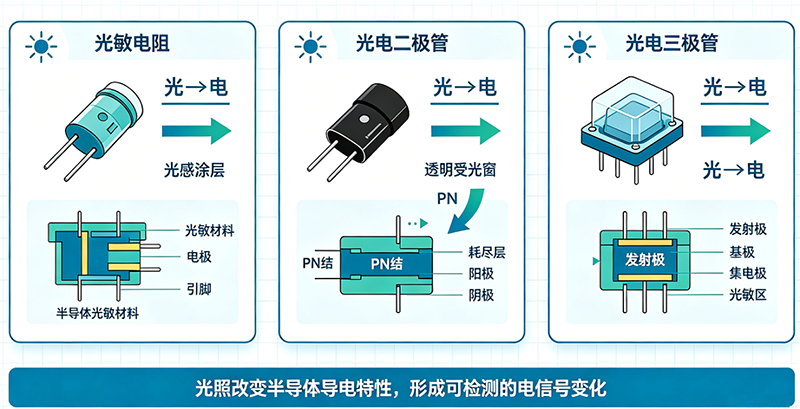

光敏电阻、光电二极管、光电三极管的外形与内部结构如图2所示。

图2 光敏电阻、光电二极管、光电三极管的外形与内部结构简图

（三）从“小眼睛”到“追光大脑”：如何实现自动追光？

光有“小眼睛”还不够，我们还需要一个“追光大脑”——微控制器（MCU）来指挥行动；整个追光系统的工作原理，就像一场精密的“光之战”：

步骤一：安装“眼睛”

我们会在光伏板的东西两侧、或四个角上，分别安装一对或几对光敏传感器，比如，在光伏板的东侧和西侧各装一个。

步骤二：比较“光强”

清晨，太阳从东方升起，东侧的光敏传感器会接收到非常强的光，而西侧的传感器几乎被光伏板自身挡住，处于背光状态。此时，两个传感器产生的电信号（电压或电流）会产生巨大差异。

步骤三：大脑“决策”

微控制器会不断读取这两个传感器的信号，并进行比较；如果东侧信号远大于西侧，大脑就判断：“太阳在东边，光伏板应该向东转！”

步骤四：执行“动作”

大脑发出指令，驱动一个步进电机或伺服电机，带动光伏板缓慢地向东转动；随着光伏板转动，东侧传感器的光照逐渐减弱，西侧传感器的光照逐渐增强。

步骤五：动态“平衡”

这个过程会一直持续，直到两个传感器接收到的光强完全相等；此时，大脑判断：“光伏板已经正对太阳了！”电机停止转动；就这样，一个简单的“左右比较”逻辑，就让光伏板像向日葵一样，永远追着太阳转。

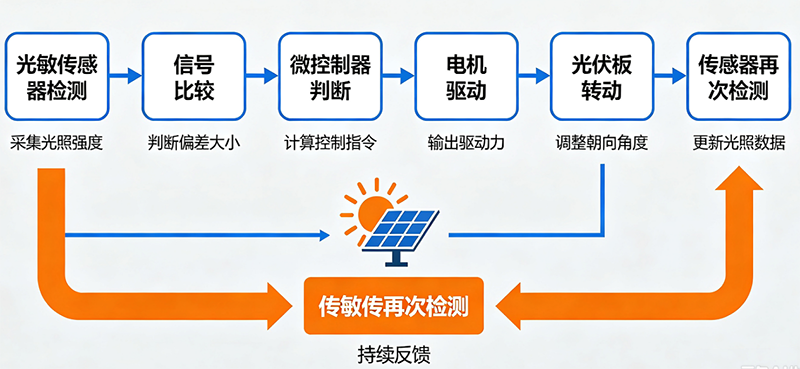

光敏传感器闭环控制逻辑如图3所示。

图3 光敏传感器闭环控制逻辑

（四）从“粗放”到“精准”：更高级的追光策略

上面的单轴追光（只跟踪东西方向）已经能提升30% 左右的发电量；但如果你想让光伏板完美地“吃”到阳光，还需要考虑太阳在一年四季中的高度变化，这就引出了双轴追光系统：

水平轴（东西方向）：跟踪太阳的日出日落。

垂直轴（南北方向）：跟踪太阳的春秋夏冬高度变化。

双轴系统通常需要四象限光敏传感器，它像一个十字形放置的四个“小眼睛”；通过比较四组信号的强弱，微控制器能精确计算出太阳的精确位置，并驱动两个电机在水平和垂直方向同时调整，实现真正的“全天候、全季节”精准追光，发电量可提升40%以上。

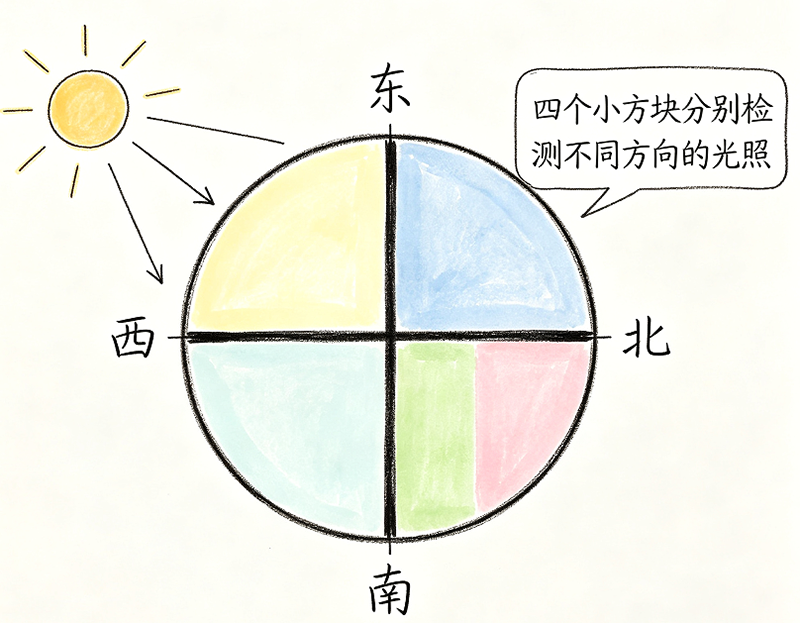

四象限光敏传感器方向示意如图4所示。

图4 四象限光敏传感器方向示意

（五）实战案例：一个简易追光光伏板的“一天”

让我们用文字模拟一下这个系统在真实一天中的表现：

清晨6:00：太阳从地平线升起，东侧光敏传感器光强骤升，西侧为0；大脑判断：向东转，电机缓缓转动，光伏板面向东方，静静迎接第一缕阳光。

上午9:00：太阳已经升高，东侧传感器的光强开始下降，而西侧传感器的光强在上升，大脑不断微调，使光伏板始终对准太阳；此时，光伏板已经几乎垂直于地面，以最大面积迎接阳光。

正午12:00：太阳在头顶正上方，左右两个传感器光强完全相等，光伏板呈水平状态，阳光垂直照射，发电效率达到巅峰。

下午3:00：太阳开始西斜，西侧传感器光强开始超过东侧，大脑判断：向西转，电机驱动光伏板缓缓向西倾斜。

傍晚6:00：太阳接近地平线，西侧传感器光强达到顶峰，东侧为0，光伏板几乎完全面向西方，最大限度地吸收着最后的余晖。

夜晚19:00：太阳完全落山，两个传感器光强信号都为零或极弱；大脑判断：当前已无阳光，进入休眠模式；电机驱动光伏板复位到朝东的初始位置，等待第二天的日出。

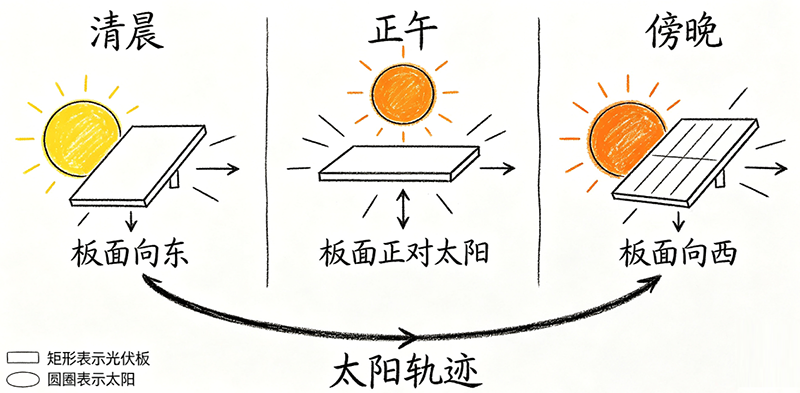

光伏板追光姿态对比如图5所示。

图5 光伏板追光姿态对比

（六）不仅仅是“追光”：光敏传感器的其他妙用

光敏传感器的应用远不止光伏追光，在仪器仪表领域，它同样是不可或缺的“小精灵”：

自动照明控制：楼道里的声控灯，其实是“光控+声控”双重控制；光敏传感器检测到环境光足够亮时，即使有声音也不会亮灯，从而节约能源。

相机自动曝光：相机里的测光表，本质上就是一个高精度的光电传感器；它能精确测量场景的亮度，自动调整光圈和快门速度，让你拍出曝光完美的照片。

手机屏幕亮度调节：你手机屏幕会根据环境光自动变亮或变暗，这个功能的核心就是一颗小小的环境光传感器（ALS）。

工业自动化：在工厂里，光敏传感器可以用来检测流水线上是否有产品通过、测量物体的位置、甚至检查产品的颜色，是智能制造的“眼睛”。

（七）结语：从“看见”到“思考”

光敏传感器，这个看似简单的小器件，却成为了连接“阳光”与“电力”的智慧桥梁；它让原本“死板”的光伏板拥有了“感知”和“思考”的能力，实现了从“被动接受”到“主动追光”的飞跃。

在这个故事里，我们看到的不仅是一个传感器的工作原理，更是一种“感知+决策+行动”的智能控制逻辑，这正是现代仪器仪表和自动化技术的核心；未来，随着更灵敏、更智能的光电传感器（如量子点传感器、钙钛矿传感器）的出现，我们的光伏板或许能“感知”到不同波长的光，甚至“预测”云层的移动，从而更高效、更智能地捕捉每一缕阳光。

让我们期待，在“追光小侦探”们的帮助下，人类的能源未来，将更加光明、高效且可持续。

作者：万春红  昆明仪器仪表学会

联合版权、推荐单位：中国仪器仪表学会、中国仪器仪表学会科普工作委员会
