纹影光学测量仪器：捕捉看不见气流的流体观测装备
人眼无法直接观测空气密度差异引发的气流、热流、激波等透明流体运动，纹影仪作为依托光折射原理的精密光学测量仪器，可将空气微小密度差转化为可视化明暗图像。本文结合光路原理、实拍实验画面，梳理纹影仪器三代技术发展脉络，区分教学科普型、航空工业型两类设备，覆盖课堂教学、航空航天、能源环保多领域应用，科普国产纹影测量装备的科研与科普双重价值。
一、肉眼自带视觉盲区：透明空气里藏着看不见的运动
我们常说：眼见为实。但其实，人类的眼睛自带巨大“盲区”。你能看见跳动的火焰，却看不见火焰升腾的热气；你能感受到微风拂面，却看不清气流流动的轨迹；热传递、气体扩散、声波传播时刻都在发生，可我们从来无法直接看见它们。
在我们身边的空气和透明流体里，藏着一整套肉眼看不见的运行规则。而今天要给大家介绍的这项“光学黑科技”，刚好补上了这个视觉漏洞——它就是被称为人类隐形世界透视眼的：纹影技术，也被称作观测隐形流体的 “透视眼”。
这项诞生于19世纪的百年经典技术，看似小众冷门，应用却超级广泛。从校园科普课堂，到航空航天、工业科研，它用一道道光影，帮我们看清了无数藏在日常里的科学真相。

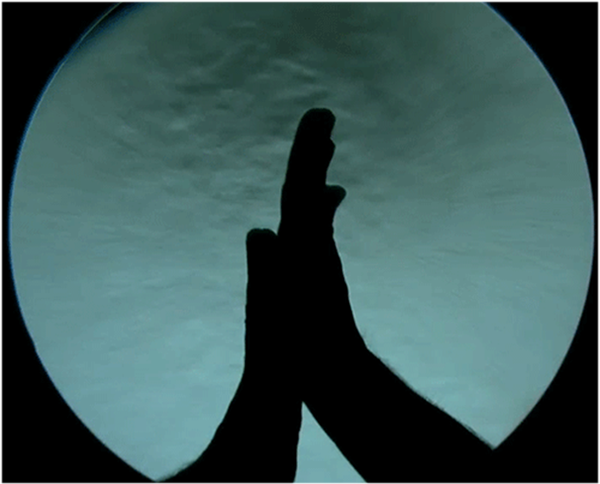

图 1 手掌散热实拍：人体散发的热气流在纹影设备下清晰显现
明明空气就在身边，为什么我们永远看不见？想搞懂纹影技术，先搞懂一个日常误区：空气为什么是透明的？
人眼能看清物体，靠的是光影、色彩、轮廓的差异。常温、静止、均匀的空气，结构特别稳定，光线穿过去是笔直前行，不会发生任何变化。
没有光影差异，眼睛就接收不到任何信号，空气自然就成了“透明隐形”的存在。但真实世界里的空气，从来都不“安分”。
蜡烛燃烧、热水冒烟、手心散热、气体混合……这些小动作，都会改变局部空气的温度和疏密。而温度、密度不同的空气，折射率也不一样。这就导致光线穿过这些区域时，会悄悄“拐弯”，不再走直线。
可惜的是，这种光线偏移微乎其微，远低于人眼的感知极限。于是，气流流动、热量传递这些生动的物理过程，就彻底藏在了我们的视野盲区里。
而纹影技术的核心作用，简单粗暴：放大光线的微小变化，把所有隐形的物理过程，全部变成看得见的画面。
二、拆解纹影仪光路：零晦涩读懂核心成像原理
1.整套纹影测量系统由四大核心精密部件组成：点光源、凹面反射镜、刀口滤波组件、成像工业相机，通过光线偏折+刀口滤波，把空气的密度差，转化为屏幕上的明暗色差。

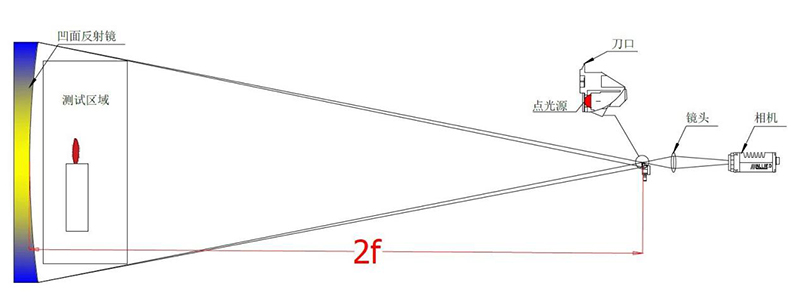

图 2 标准锥形光纹影光路原理图

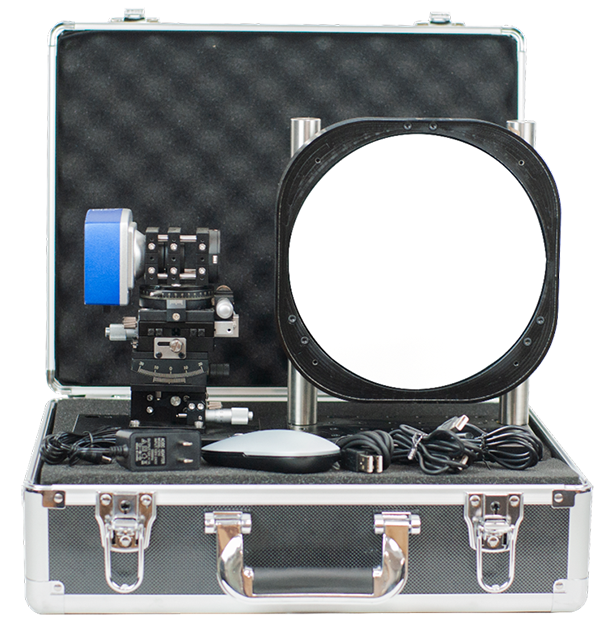

图 3 标准锥形光纹影实物
点光源：输出均匀稳定锥形光，是整套光路的基准；
大口径凹面反射镜：汇聚全部光线，镜面口径直接决定观测视野与测量精度；
刀口滤波模组：设备核心计量元件，可精细微调遮挡位置，拦截发生偏移的光线，制造画面明暗反差，能实现5个维度的精密调节；
成像相机：记录经过刀口调制后的光影，输出可用于观测、分析的流体图像。
2.通俗解读刀口滤波
光线穿过冷热不均的待测区域后发生偏移，汇聚到刀口处时，偏折方向不同的光线会被刀口不同程度遮挡：光线被遮挡处画面变暗，未被遮挡处保持明亮，空气密度差异最终转化为肉眼清晰可见的明暗纹路。
整套观测全程无接触、无干扰，不会破坏气流、燃烧、声波等自然物理过程，成像结果真实还原流体原始状态。
3.精密仪器必备：光路校准操作
纹影仪属于高精度计量设备，正式实验前必须完成光路校准：微调刀口前后、上下位置，校准整套光路同轴度，消除画面畸变。只有校准到位，拍摄的激波、涡流图像才能满足定量科研的数据精度要求。

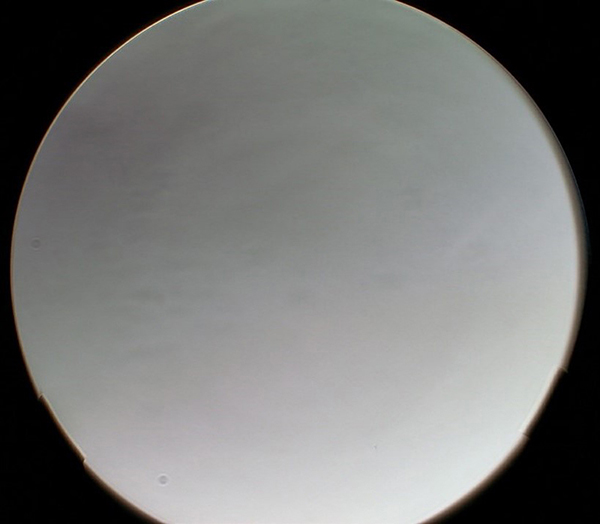

图 4 光路校准后的纹影图像
激波 —— 高速物体挤压流体形成的高密度气流纹路，仅大口径高精度纹影仪可完整捕捉；
涡流 —— 流体旋转形成的漩涡状流动结构，是流体观测常见现象。
三、两代技术迭代：从航空大国重器配套设备到课堂教具
百余年间纹影仪器不断迭代升级，根据使用场景与精度分为两代产品，功能、成本、观测能力差异显著：
1. 初代航空级大型成套纹影测量系统
搭载超大口径高精度光学组件，常与风洞设备配套使用，属于高端工业计量装备。可精准记录超音速模型周边激波、高速涡流，支撑战机、火箭、高铁外形优化等国家级科研试验，大多设备体积大、重量重，只能固定安装在特殊所使用。
2.二代实验室中型纹影检测仪
结构简易、造价低廉，操作门槛低，体积小、重量轻，主要用于中小学科普课堂以及科技馆，可观测手掌散热、蜡烛热对流、呼气气流，捕捉火焰燃烧、二氧化碳沉降、超声波波纹等流体变化，广泛应用于高校流体力学、热学基础实验，为纹影技术的广泛使用起到了重要的推动作用。
3.广泛的应用场景：
很多人误以为纹影技术只能应用于航空航天、能源环保多领域，实际上它横跨科普教学、兼具趣味科学实验以及科普价值。
场景一：航空航天高端检测仪器
在风洞实验室中，大型纹影成套系统是不可或缺的检测设备。科研人员借助它观测飞行器、高速列车模型周边气流，精准定位激波、涡流、风阻缺陷，优化外形设计，提升装备速度、稳定性与安全性，为各类大国重器研发提供关键数据支撑。
场景二：能源与环境监测设备
在能源行业，纹影仪可实时观测燃烧器火焰形态，优化燃烧配比、降低能耗；在环保、安全生产领域，能够追踪废气、可燃气体扩散轨迹，预判泄漏范围，为环境治理、工业安全监测提供可视化依据。
场景三：校园科普教学装备
便携式小型纹影仪是理科课堂教学神器。以往只能靠文字、示意图讲解的热对流、气体密度、声波传播难点，学生可通过实时成像亲眼观察流体运动，将被动背诵转化为沉浸式科学探索，大幅降低物理知识理解难度。
如今国产纹影光学测量设备便携化，从国家级重大工程的全场景需求到从课堂教学以及科普活动。
四、纹影镜头下的流体世界：日常与硬核实验实拍
开启纹影观测视角，无数隐形物理过程得以具象呈现：
点燃蜡烛，热空气层层卷曲上升，课本抽象的热对流原理直观可见；双手摩擦生热，掌心周边泛起流动光影；轻轻呼气，呼吸气流的喷涌轨迹完整定格；二氧化碳密度更大，会像液体一样下沉堆积；超声波传播形成规整波纹，让波的衍射、干涉不再是纸面公式。

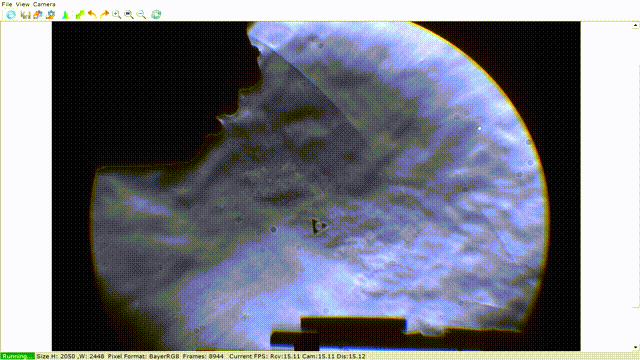

图5喷射气流纹影图

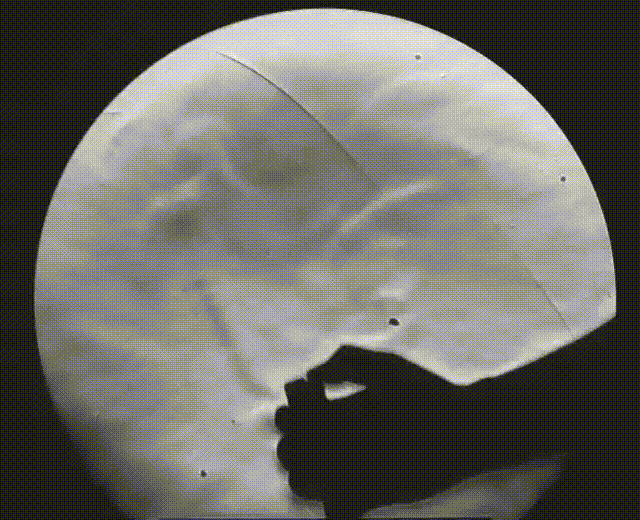

图6气流扰动实拍

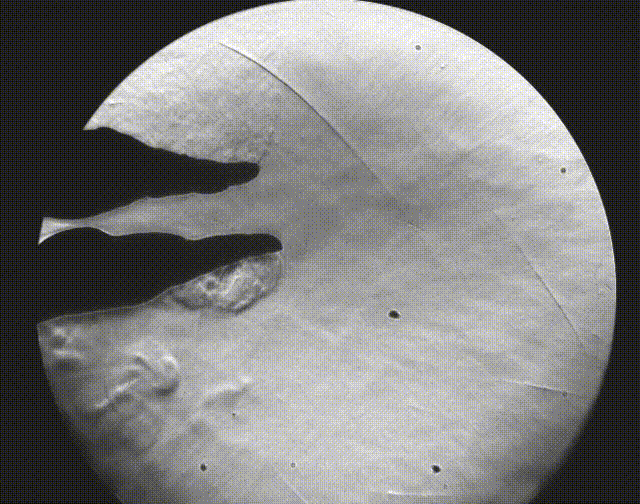

图7拍手掌冲击波纹影成像
除此之外，高速物体碰撞产生的激波、湍流漩涡等复杂流体结构，也能通过纹影仪清晰捕捉，每一道明暗纹路都是直观生动的科学范本。
五、结语：以光学为桥，看见世界隐藏的物理规律
人眼只能捕捉世界表象，空气流动、热量传递、声波传播、分子扩散等底层物理过程常年隐匿无形。纹影仪器的价值，不止于炫酷的光影画面，更在于用简洁可靠的光学原理突破人类视觉局限。
它一边走进校园，让抽象科学变得触手可及；一边扎根高端科研，助力航空、能源领域技术突破。世界不存在真正的 “虚无”，只是缺少观测的工具；而以纹影仪为代表的国产精密光学仪器，正持续帮我们穿透表象，看见藏在平凡万物里精密又浪漫的科学规律。
作者：曾光辉 锐光凯奇（镇江）光电科技有限公司
